輸水隧洞洞口設置有閘門井取水口底板高程2185m

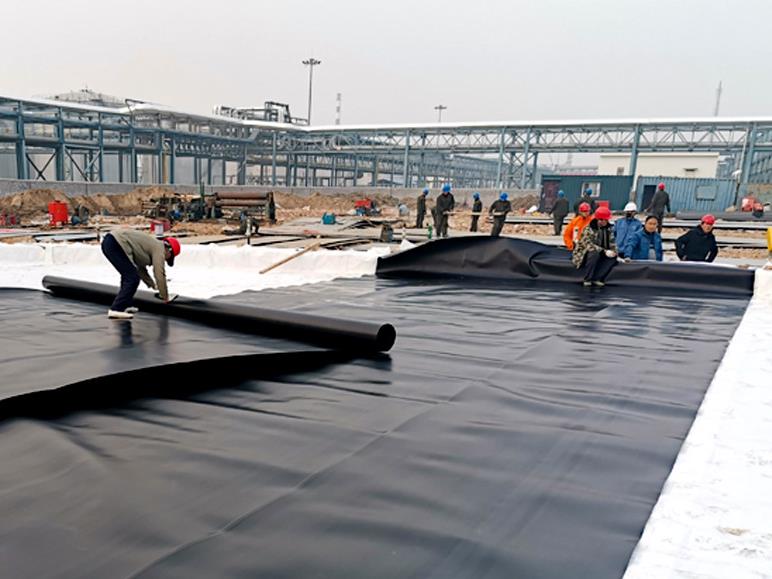

右岸輸水隧洞洞口設置有閘門井,閘門井尺寸為4.4m×2m×4m,洞口為1.8m的方變圓漸變段,取水口底板高程為2185m,考慮運行期淤沙影響、庫盆鋪膜以及後期取水,為方便管理,對輸水隧洞進行改造,將隧洞進口部位混凝土拆除,拆除現有進口處引水渠、攔汙柵及進口閘門井,在輸水隧洞進口新建5m×5m×3.6m的取水井。隧洞進口處庫盆完工高程為2186m,取水井頂部高程為2188.6m,可將庫盆91香蕉视频下载地址膜嵌固與取水井井壁內,保證防滲措施的整體性。取水井底板厚70cm,底板內埋設DN500的排水鋼管,並將兩側的91香蕉视频下载地址膜下DN500的排水PVC花管及庫盆基礎排水PVC花管接入DN500的排水鋼管,由DN500的排水鋼管統一向下遊排放。
因輸水隧洞中部設置取水豎井,並設置事故閘門,排水鋼管無法從取水豎井處通過,故在取水豎井上下遊10m範圍,在輸水隧洞底部向下挖出1m×1m的方形槽,將排水鋼管引至事故閘門井下遊側。埋管完成後,采用C25鋼筋混凝土回填,新老混凝土結合麵設置橡膠止水,底部埋設插筋,並對局部破壞的攔汙柵槽及事故閘門槽進行修複。
